Od správce
Sušení koksu je kritickým procesem v metalurgických a koksovnách, ale přináší značné provozní problémy. Sušící pece produkují vysokoteplotní spaliny nasycené jemnými částicemi spolu se stopami sloučenin síry a kyselých par. Tento komplexní tok odpadu představuje pro provozovatele zařízení mnoho problémů.
Tradiční suché filtrační systémy se s těmito podmínkami potýkají. Vysoké teploty riskují poškození filtračních médií, zatímco chemické složení výfukových plynů urychluje korozi zařízení. Mnoho zařízení čelí nedodržování ekologických předpisů, což vede k nákladným odstávkám a regulačním sankcím. Údržba zařízení se stává častou a nákladnou, což má dopad na celkovou efektivitu výroby a ziskovost.
Tyto výzvy vyžadují robustnější řešení speciálně navržené pro průmyslová prostředí s vysokou teplotou a vysokou prašností. Zde se technologie mokrého čištění stává nezbytnou pro moderní metalurgické provozy.
A sušení koksu mokrá pračka je integrovaný systém kontroly prostředí navržený speciálně pro aplikace v metalurgických a koksovnách. Systém kombinuje sběr prachu, snížení teploty a předběžné odstranění sloučenin síry v jediném jednotném zařízení.

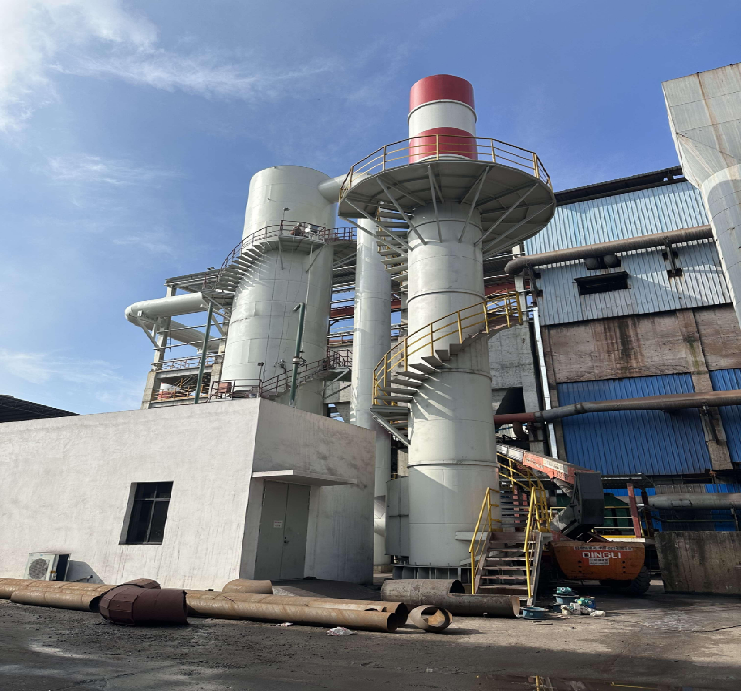

Systém se skládá z vertikální ocelové věže jako primární kontaktní nádoby. Věž se vyznačuje:
Vícestupňové vnitřní rozprašovací hlavice pro konzistentní distribuci kapaliny
Spirálová kontrolní schodiště s bezpečnostními plošinami pro přístup údržby
Vstupní a výstupní potrubní systémy pro vedení spalin
Komora pro odlučování mlhy k oddělení strhávaných kapiček vody
Nahoře namontovaný výfukový komín pro čistý odvod plynu
Integrovaná cirkulační jednotka na úpravu a rekuperaci vody
Tyto komponenty fungují ve shodě jako kompletní řešení jednoho balíčku, které vyžaduje minimální montáž na místě a integraci se stávající výrobní infrastrukturou.
Tato technologie je vhodná zejména pro:
Úprava výfuku koksárenské pece a bubnové sušárny
Operace sušení ocelové strusky
Řízení zbytkového plynu metalurgické aglomerační pece
Vysokoteplotní průmyslové zachycování prachu vyžadující současné chlazení
Pochopení toho, jak a mokrý sběrač prachu funguje pomáhá vysvětlit, proč je tato technologie lepší pro aplikace sušení koksu. Proces zahrnuje několik integrovaných fází, které pracují současně, aby bylo dosaženo komplexního zlepšení kvality ovzduší.
Fáze 1: Příjem a kontakt - Horké spaliny ze zařízení na sušení koksu vstupují do pračky pračky spodním vstupním připojením. Rychlost plynu je řízena tak, aby se optimalizovala doba kontaktu bez vytváření nadměrného poklesu tlaku v systému.
Fáze 2: Atomizace kapaliny - Víceúrovňové sprejové systémy distribuují promývací kapalinu po celé komoře věže. Vzor spreje vytváří hustou mlhu, která maximalizuje povrchový kontakt mezi kapičkami kapaliny a přiváděným proudem plynu.
Fáze 3: Zachycování částic - Prachové částice narážejí na kapičky vody a zachycují se. Ke snížení teploty dochází rychle, protože plyn o vysoké teplotě si vyměňuje teplo s chladnější prací kapalinou. Kombinace mokrého zachycování a chlazení odpařováním činí tento proces vysoce účinným ve srovnání se suchými metodami.
Fáze 4: Separace mlhy - Upravený plyn stoupá přes sekci pro odstraňování mlhy, kde odstředivé síly a nárazy odstraňují unášené kapičky vody. To zajišťuje, že odpadní vzduch splňuje požadavky na ochranu životního prostředí a bezpečnost.
Fáze 5: Vypouštění výfuku - Vyčištěný, ochlazený plyn vystupuje přes horní komín s výrazně sníženou teplotou a koncentrací částic, což splňuje prahové hodnoty shody s předpisy.
Fáze 6: Recyklace vody - Prachová kapalina s obsahem prachu odtéká do spodní sběrné jímky, kde gravitační usazování odděluje pevné látky. Čistá voda recirkuluje zpět do rozprašovacích hlav prostřednictvím vyhrazených čerpacích systémů, zatímco usazený kal je pravidelně odstraňován za účelem řádné likvidace.
Suché pytlové filtry se spoléhají na mechanickou separaci a trpí kritickými omezeními při vysokoteplotním sušení koksu. Filtrační média nad určitými teplotami rychle degradují, vyžadují neustálou výměnu a způsobují přerušení výroby. Suché filtry navíc nemohou ochlazovat plyny ani odstraňovat kyselé složky par.
Mokré čištění odstraňuje tato omezení. Voda poskytuje vlastní tepelnou kapacitu pro chlazení, zabraňuje degradaci filtračního média a chemicky neutralizuje kyselé sloučeniny síry. Technologie zvládá teplotní extrémy, které by během několika dnů provozu zničily mechanické filtry.
Sušením koksu vznikají spaliny často přesahující 200 stupňů Celsia. Tento teplotní režim zničí mechanické filtrační systémy během několika hodin. Technologie mokré pračky spolehlivě funguje v celém tomto rozsahu, chladí plyny na bezpečné výstupní teploty při zachování strukturální integrity. Investice do zařízení je chráněna před poškozením tepelnou degradací.
Jedna jednotka vykonává tři kritické funkce současně: sběr částic, chlazení výfukových plynů a předběžnou neutralizaci kyselých plynů. To eliminuje potřebu samostatných sběračů prachu, chladicích věží a systémů chemické úpravy, což výrazně snižuje investiční náklady a požadavky na podlahovou plochu.
Konstrukce vertikální věže o velkém průměru odolává agresivním procesním podmínkám. Ocelová konstrukce s volitelnou korozivzdornou výstelkou pojme kyselé sloučeniny síry a vysokorychlostní toky plynů. Integrované plošiny pro údržbu a točitá schodiště poskytují bezpečný přístup pro kontrolní a opravárenské činnosti, snižují prostoje a náklady na servis. Podstatná fyzikální struktura odolává deformaci při tepelném a tlakovém cyklickém namáhání.
Kapacita systému, vnitřní konfigurace a výběr materiálu se přizpůsobují konkrétním požadavkům závodu. Objem zpracování sahá od malých pomocných sušáren až po velké primární výfukové systémy pecí. Materiálové specifikace mohou zahrnovat nerezovou ocel, uhlíkovou ocel potaženou pryží nebo specializované povlaky na základě posouzení korozivnosti a rozpočtových parametrů. Zákazníci dostávají technická řešení spíše než generické vybavení.
Koncentrace prachu na výstupu trvale splňují regulační prahové hodnoty bez složité logiky řízení nebo častých změn médií. Systém udržuje shodu během různých výrobních rychlostí a kolísání kvality paliva, čímž eliminuje rizika penalizace a provozní nejistotu.
| Kritéria | Mokrý čistič | Suchý pytlový filtr |
|---|---|---|
| Teplotní tolerance | Až 260 C | Až 130 C |
| Frekvence výměny médií | Minimální (žádné) | Každých 12-24 měsíců |
| Odstraňování kyselých plynů | Ano (s přísadami) | ne |
| Integrované chlazení | Ano | ne |
| Provozní spolehlivost | Vysoká (90% dostupnost) | Střední (70–80 %) |
| Spotřeba vody | Střední (recyklovaný) | nene |
| Roční provozní náklady | Nižší (5–7 tis.) | Vyšší (15–20 000) |
Toto srovnání ukazuje, že technologie mokrého čištění poskytuje vynikající výkon pro metalurgické aplikace, kde jsou standardní provozní parametry vysoká teplota a vysoké zatížení prachem.
Správný výběr zařízení vyžaduje komplexní posouzení vašich konkrétních provozních podmínek. K vytvoření přesných návrhů a zajištění uspokojivého výkonu potřebují inženýři následující údaje:
Objemový průtok výfukových plynů (měřeno v metrech krychlových za hodinu nebo CFM)
Rozsah teplot vstupního plynu a očekávané kolísání
Koncentrace prachu na vstupu (gramy na metr krychlový nebo zrna na kubickou stopu)
Distribuce velikosti prachových částic a analýza složení
Přítomnost a koncentrace chemických sloučenin (oxid síry, sirovodík)
Dostupná instalační plocha a světlá výška
Charakteristika kvality vody a její dostupnost v zařízení
Normy pro ekologické vypouštění platné ve vaší jurisdikci
Výrobní plán a požadované procento dostupnosti systému
Moderníí dodavatelé poskytují komplexní, integrovaná řešení, která eliminují složitost vašeho nákupního procesu. Kromě hlavní vymývací nádoby kompletní systémy zahrnují:
Konstruované vstupní a výstupní potrubí se správnými dilatačními spárami
Odstředivá oběhová čerpadla určená pro nepřetržitý průmyslový provoz
Automatické trysky rozprašovacích hlav pro rovnoměrnou distribuci kapaliny
Zařízení pro sběr a manipulaci s kaly
Elektrické řídicí systémy s monitorováním teploty a tlaku
Strukturální podpůrné rámce navržené pro podmínky vašeho webu
Kompletní technická dokumentace a provozní manuály
Podpora uvedení do provozu a školení personálu
Tento ucelený přístup zjednodušuje nákup, instalaci a průběžnou správu ve srovnání s montáží komponent od více dodavatelů.
Úspěšné nasazení závisí na správném plánování a provedení během fáze instalace. Místo musí poskytovat dostatečnou kapacitu základů pro hmotnost naplněné věže, typicky v rozmezí od 5 do 15 tun v závislosti na velikosti plavidla. Správná drenáž pro likvidaci kalu a vypouštění vody je zásadní. Před příjezdem zařízení musí být potvrzeny přípojky elektrické energie a vody.
Vertikální vyrovnání konstrukce věže je rozhodující pro vyváženou vnitřní distribuci proudění a optimální výkon. Profesionální instalační týmy používají přesné přístroje k ověření vyrovnání olovnice v rámci průmyslových standardů. Správně utěsněné spoje potrubí zabraňují obtoku vzduchu a udržují účinnost sběru.
Jakmile jsou systémy v provozu, vyžadují minimální praktickou správu. Operátoři by měli sledovat vstupní teplotu a udržovat parametry v rámci konstrukčních specifikací. Tlakoměry sledují odpor systému a poskytují včasné varování před možným zablokováním nebo provozními problémy. Hladina vody ve sběrné jímce vyžaduje pravidelné vizuální potvrzení. Základní vizuální kontrola netěsností nebo neobvyklých zvuků pomáhá včas identifikovat potřeby údržby.
Měsíčně: Vyčistěte rozprašovací trysky, abyste zabránili usazování minerálů, které snižují účinnost atomizace. Zkontrolujte ložiska a těsnění čerpadla, zda nevykazují známky opotřebení.
Čtvrtletně: Odvoz kalu ze sběrné nádrže. Odebírejte vzorky a analyzujte recyklovanou vodu na rovnováhu pH a koncentraci inhibitoru koroze. Zkontrolujte přístupné vnitřní povrchy, zda se na nich nehromadí vodní kámen.
Roční: Profesionální kontrola vnitřních povrchů věže kvalifikovanými techniky. Výměna těsnění čerpadla, pokud je zřejmé opotřebení. Kompletní analýza systému úpravy vody a případná výměna chemických přísad.
Tento plán preventivní údržby obvykle stojí jednu pětinu nákladů spojených s nouzovými opravami a neplánovanými odstávkami.
Operace sušení koksu představují složité problémy s kvalitou vzduchu, které přesahují pouhé zachycování prachu. Vysokoteplotní výfukové plyny obsahují těkavé organické sloučeniny, oxid siřičitý a jemné částice, které ohrožují ochranu životního prostředí. Správně navržená a provozovaná mokrá pračka se zabývá všemi třemi současně.
Snížení množství pevných částic obvykle přesahuje 95 procent, je-li navrženo pro specifické vstupní koncentrace prachu. Snížení teploty mezi vstupem a výstupem dosahuje 80-100 stupňů Celsia, což prospívá následnému zařízení a snižuje tepelný dopad na místní kvalitu vzduchu. Účinnost odstraňování sloučenin síry se pohybuje od 60 do 80 procent prostřednictvím rozpuštění v recyklované vodě, přičemž zvýšené účinnosti lze dosáhnout dávkováním alkalických přísad.
Modern věž na praní spalin technologie zahrnuje recyklaci vody, aby se minimalizovala ekologická stopa a provozní náklady. Shromážděný kal se usazuje v nádrži pro pravidelné odstraňování a koncentruje odpad do zvládnutelného objemu. Mnohá zařízení úspěšně zasílají tento materiál vhodným zpracovatelům průmyslového odpadu spíše než na skládku, což podporuje principy oběhového hospodářství.
Kvalita vypouštění vody se neustále zlepšuje prostřednictvím procesu recyklace, protože sediment se usazuje a nerozpuštěné látky ubývají. Konečné vypuštění vody, je-li požadováno, obvykle vyžaduje pouze základní úpravu pH před uvolněním do životního prostředí.
Environmentální agentury po celém světě stanovují specifické limity pro vypouštění prachu, teploty a chemických sloučenin z průmyslových procesů. Technologie mokrého čištění trvale splňuje nebo překračuje tyto požadavky a obvykle pracuje s 30-40% marží pod regulačními prahy. To poskytuje provozní vyrovnávací paměť pro odchylky výrobní rychlosti a změny kvality paliva, které by jinak způsobily porušení předpisů.
Kompletní integrovaný systém mokré pračky pro typické středně velké koksárenské operace vyžaduje kapitálové investice v rozsahu běžně odůvodněném požadavky na ochranu životního prostředí a hodnotou ochrany výroby. Zatímco počáteční náklady na systém převyšují jednoduché alternativy suchého sběru, celkové náklady na vlastnictví výrazně upřednostňují mokré čištění při analýze během 10letých provozních období.
Mezi klíčové nákladové faktory patří:
Konstrukce nádoby a vnitřní součásti: 40–45 procent z celkového počtu
Čerpání, potrubí a pomocná zařízení: 25–30 procent
Ovládací prvky, přístrojové vybavení a elektrické: 15-20 procent
Instalace, testování a uvedení do provozu: 10-15 procent
Systémy suchých filtrů kumulují značné průběžné náklady díky výměně filtru, která se u vysokoteplotních aplikací vyskytuje několikrát ročně. Mokré pračky eliminují tyto opakující se náklady téměř úplně. Náklady na spotřebu vody jsou kompenzovány recyklačními systémy, které obnovují a znovu využívají 80-90 procent cirkulovaného objemu. Spotřeba elektrické energie pro provoz čerpadla je skromná ve srovnání s požadavky na stlačený vzduch pro suché pulzní čištění filtru.
Výhoda ročních provozních nákladů mokrého čištění obvykle dosahuje 10 000 až 15 000 měnových jednotek ve srovnání s ekvivalentními systémy suché filtrace po dobu pěti let. Tato úspora sama o sobě ospravedlňuje výběr systému založený čistě na ekonomické analýze před zvážením spolehlivosti a přínosů v souladu s ekologickými předpisy.
Porušení ochrany životního prostředí zahrnuje sankce od mírných pokut až po příkazy k uzavření zařízení, v závislosti na závažnosti jurisdikce. Přerušení výroby v důsledku selhání zařízení stojí podstatně více než běžná údržba systému. Pojistné odráží provozní spolehlivost a historii dodržování ekologických předpisů. Systémy mokré pračky snižují všechny tři kategorie rizik současně a poskytují finanční ochranu nad rámec přímých úspor provozních nákladů.
Spotřeba vody závisí na velikosti systému a teplotě vstupního plynu, typicky se pohybuje od 100 do 500 litrů za hodinu provozu. Integrované recyklační systémy však vracejí 80–90 procent tohoto objemu k opětovnému použití, což výrazně snižuje čistou spotřebu. Většina zařízení zjistí, že požadavky na přídavnou vodu jsou překvapivě skromné, často méně než 10-20 litrů za hodinu po započtení účinnosti recyklace a ztrát odpařováním.
Provoz bez aktivní cirkulace spreje by rychle vedl k poškození systému v důsledku kontaktu plynu o vysoké teplotě se suchými vnitřními povrchy. Moderní systémy zahrnují blokování automatického vypnutí, které zastaví výrobu, pokud tlak vody klesne pod minimální úrovně. Tato ochrana zabraňuje katastrofickým škodám a poskytuje operátorům čas na vyřešení problémů s dodávkami před opětovným zahájením výroby.
Míra akumulace kalu závisí na koncentraci prachu na vstupu a velikosti systému. Typická zařízení odstraňují usazený materiál měsíčně, i když některé aplikace s vysokou prašností vyžadují odstraňování jednou týdně. Moderní sběrné vany mají šikmá dna a odtokové otvory, které usnadňují úplné vyprázdnění bez ručního vstupu do stísněných prostor. Většina zařízení má smlouvu se specialisty na průmyslový odpad o pravidelném sběru a správné likvidaci.
Voda samotná poskytuje omezenou schopnost odstraňování sloučenin síry, typicky 30-40% účinnost prostřednictvím jednoduchého rozpuštění. Zvýšený výkon vyžadující 70-80procentní účinnost odstraňování vyžaduje dávkování alkalických přísad k chemické neutralizaci kyselých plynů. Přidání hydroxidu sodného nebo alkalické suspenze je standardní praxí v profesionálních systémech. Dávkovací zařízení pracuje automaticky na základě analýzy výstupního plynu, čímž se minimalizuje spotřeba chemikálií při zachování cílového výkonu.
Systémy mokré pračky jsou podstatně méně složité než ekvivalentní nastavení suché filtrace. Školení obvykle vyžaduje 1-2 dny praktických instruktáží týkajících se provozu čerpadla, čištění trysek, postupů odstraňování kalu a základního odstraňování problémů. Většina operátorů si rychle osvojí běžné úkoly údržby. Pro složitější roční kontroly nebo výměnu komponent je k dispozici profesionální technická podpora od dodavatelů.
Příliš velké množství prachu mírně snižuje účinnost sběru a urychluje hromadění kalu, což vyžaduje častější čištění nádrže. Moderní konstrukce zahrnují kapacitní rezervu pro zvládnutí typických provozních změn bez výrazné ztráty výkonu. Trvalý provoz nad konstrukčními specifikacemi však nakonec bude vyžadovat zvýšení velikosti systému nebo další fáze sběru, aby byla zachována shoda. Pravidelné monitorování prostřednictvím měření výstupního prachu poskytuje včasné varování, pokud je nutné provést úpravy.
Systémy mokrého čištění pracují relativně tiše ve srovnání se suchými kolektory s hlasitými pulzními čištěními. Provoz oběhového čerpadla a průtok plynu věží generují hladiny hluku obvykle pod 85 decibelů na dálku, což odpovídá většině standardů průmyslových zařízení. Pokud v místě instalace existují specifická omezení hluku, lze začlenit další materiály pro tlumení zvuku.
Dobře udržované systémy obvykle úspěšně fungují 15–20 let, než bude nutná výměna hlavních součástí. Robustní ocelová konstrukce odolává provoznímu opotřebení při důsledném provádění preventivní údržby. Rozstřikovací hlavice, těsnění čerpadla a neželezné vnitřní součásti mohou vyžadovat výměnu v 7-10letých intervalech v závislosti na kvalitě vody a chemickém složení zpracovávaného plynu. Tato prodloužená životnost výrazně zlepšuje dlouhodobý ekonomický výkon ve srovnání s alternativami vyžadujícími častou výměnu
