Prachové filtrační vložky představují srdce moderních průmyslových systémů sběru prachu. Tyto zdánlivě jednoduché válcové komponenty plní kritický úkol oddělování jemných částic z proudů vzduchu a často určují, zda zařízení splňuje požadavky na ochranu životního prostředí, chrání zdraví pracovníků a funguje hospodárně. Za jejich přímočarým vzhledem se však skrývá sofistikovaná věda o materiálech, precizní inženýrství a vyvíjející se technologie, které stále posouvají hranice výkonu filtrace.
Pochopení technologie kazet – od molekulární struktury filtračních médií až po pokročilé nátěrové systémy – umožňuje správcům a inženýrům zařízení činit informovaná rozhodnutí o výběru systému, postupech údržby a optimalizačních strategiích, které snižují náklady a zároveň zlepšují environmentální výsledky.

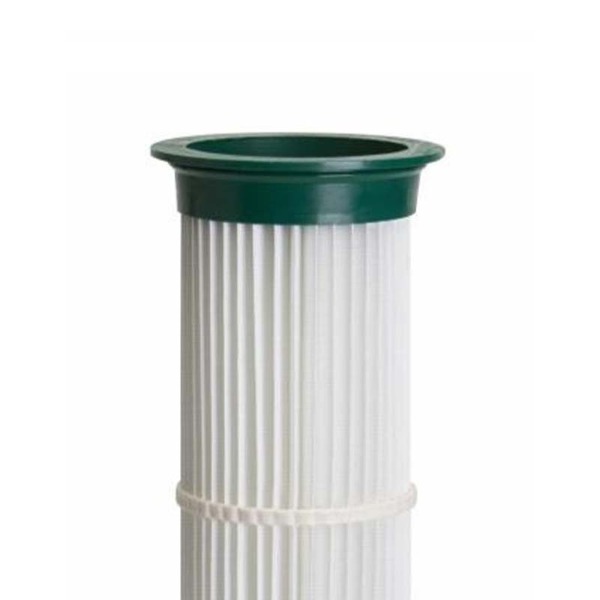

A kazeta prachového filtru sestává z několika vrstev inženýrského materiálu spojených dohromady tak, aby vytvořily filtrační prvek. Na rozdíl od plochých panelových filtrů nebo tradičních pytlových filtrů mají kazety skládanou konstrukci, která znásobuje efektivní povrch pro zachycení částic.
Skládaný design je definující charakteristikou, která odlišuje patrony od ostatních typů filtrů. Vertikální záhyby (obvykle 20-40 na kazetu) probíhají shora dolů a vytvářejí zvlněný povrch, který dramaticky zvětšuje plochu dostupnou pro zachycení částic. Jedna kazeta o průměru přibližně 10 palců a výšce 22 palců může poskytnout 300–500 čtverečních stop plochy filtračního povrchu – což je ekvivalent více plochých panelových filtrů na mnohem menší ploše.
Vrstvená konstrukce zahrnuje:
Vnitřní opěrné pouzdro: Pevná konstrukce zabraňující kolapsu pod tlakovým rozdílem
Primární filtrační médium: Hlavní vrstva zachycující částice
Sekundární vrstvy: Další filtrační plochy pro vyšší účinnost a dlouhou životnost
Horní a spodní uzávěry: Těsnící prvky zabraňující obtoku kolem filtračního média
Lepicí systémy: Spojení vrstev k sobě při zachování propustnosti média
Složená konfigurace poskytuje několik výkonnostních výhod oproti plochým filtrům. Zvětšením povrchové plochy 5-10krát ve srovnání s plochými panely podobných rozměrů umožňují skládané kazety nižší čelní rychlost (rychlost vzduchu přes povrch filtru), což snižuje tlakovou ztrátu a zlepšuje účinnost sběru. Nižší tlaková ztráta znamená, že systémový ventilátor vyžaduje méně energie k dosažení stejného průtoku vzduchu, což přímo snižuje spotřebu energie.
Kompaktní půdorys je další velkou výhodou. A kazetový sběrač prachu obsahující plisované prvky zabírá výrazně méně podlahové plochy než baghouse systémy dosahující ekvivalentního proudění vzduchu. Tato prostorová efektivita vedla k širokému přijetí v zařízeních s omezenou dostupnou plochou.
Samotné filtrační médium – materiál, který ve skutečnosti zachycuje prachové částice – je místem, kde dochází k většině inovací v technologii kazet. Různé materiály médií nabízejí odlišné výkonnostní charakteristiky vhodné pro různé aplikace.
Skleněné vlákno bylo původní kazetové filtrační médium a zůstává běžné pro běžné aplikace. Médium ze skleněných vláken složené z náhodně orientovaných skleněných vláken spojených pryskyřicí nabízí dobrou chemickou odolnost, odolnost vůči vysokým teplotám (až 260 °C) a nákladovou efektivitu. Skleněné vlákno má však mírné charakteristiky uvolňování prachu a v určitých chemických prostředích může trpět alkalickým napadením.
Rozsah teplot: do 260°C nepřetržitě
Chemická odolnost: Dobré pro většinu kyselin; omezena na alkalickou expozici
Uvolnění prachového koláče: střední; během čištění může dojít k opětovnému vniknutí prachu
Cena: Nízká až střední
Typické aplikace: Slévárny, kovoobrábění, obecný průmyslový prach
Polyesterová vlákna nabízejí ve srovnání se skleněnými vlákny zlepšené vlastnosti uvolňování prachu, čímž snižují sílu potřebnou při čištění filtru. Toto jemnější čištění snižuje únavu filtračního média a prodlužuje životnost. Polyester zvládá vlhkost lépe než skleněné vlákno, ale má nižší maximální teplotní schopnost.
Rozsah teplot: do 150°C nepřetržitě
Chemická odolnost: Dobré pro většinu kyselin a zásad; omezeno na silná oxidační činidla
Uvolnění prachového koláče: Vynikající; velmi snadno se čistí během pulzních událostí
Cena: Mírný
Typické aplikace: Farmacie, potravinářství, cementárny
Polytetrafluorethylen (PTFE) je syntetický fluorpolymer nanášený jako tenký povlak na povrchy filtračních médií. Povlak PTFE dramaticky zlepšuje uvolňování prachového koláče – prach prakticky sklouzne z povrchu filtru a nevyžaduje agresivní čištění. Tato technologie způsobila revoluci ve výkonu kazetových filtrů, zejména pro náročný prach.
Uvolňování prachu: Výjimečné; minimální přilnavost bez ohledu na druh prachu
Teplotní kompatibilita: Závisí na médiu (obvykle 150-260 °C v závislosti na základním médiu)
Odolnost proti vlhkosti: Vynikající hydrofobní vlastnosti zabraňují absorpci vlhkosti
Cena: vysoká; výrazná prémie oproti nepotaženým médiím
Typické aplikace: Lepkavý prach, mokré procesy, požadavky na vysokofrekvenční čištění
Špičková technologie nanovláken využívá extrémně jemná syntetická vlákna (často o průměru menším než 1 mikrometr) k vytvoření ultrahustých filtračních povrchů. Tato média dosahují účinnosti sběru 99,95-99,99 %, přičemž zachycují částice o velikosti 0,3 mikronu. Nanovlákenná média také vykazují vynikající uvolňování prachu a mohou výrazně snížit frekvenci čištění filtru.
Efektivita sběru: 99,95-99,99 % pro částice o velikosti 0,3 mikronu
Uvolňování prachu: Superior; minimální potřeba čisticí síly
Životnost filtru: Rozšířený o 30-50 % oproti běžným médiím
Cena: Prémiové ceny; možnost nejnákladnějších médií
Typické aplikace: Farmacie, elektronika, ultračisté prostředí
Kromě vláken základního média, povrchové povlaky a úpravy dramaticky ovlivňují výkon filtru. Tyto mikroskopicky tenké vrstvy modifikují způsob, jakým prach interaguje s povrchy filtrů.
Povlak PTFE (teflon) vytváří kluzký povrch, na kterém se částice prachu nemohou snadno přichytit. Povlak se nanáší pomocí elektrospreje nebo jiných přesných metod, aby se vytvořila stejnoměrná vrstva typicky 20-50 mikronů tlustá. Povrchy PTFE jsou ze své podstaty hydrofobní, odpuzují vlhkost a zabraňují spékání prachu způsobeného vlhkostí.
Výhody povlaku PTFE jsou značné:
Dramatické zlepšení uvolňování prachu: Síla čištění dortů se snižuje o 50-70 %
Snížená frekvence čištění: Pulzní čištění může být méně agresivní a prodlužuje životnost média
Manipulace s vlhkostí: Vynikající výkon ve vlhkém nebo mokrém prostředí
Výkon přilnavého prachu: Poradí si s čokoládami, minerály, lepidly, která by zaslepila nepotažená média
Prodloužení životnosti filtru: O 30-50 % delší životnost ve srovnání s nepotaženými médii
Oleofobní povlaky odpuzují oleje a lipidy, zabraňují spékání prachu nasyceného olejem a zaslepení filtrů. Tyto povlaky jsou zvláště cenné při obráběcích operacích, kde se aerosoly kovoobráběcích kapalin kombinují s kovovým prachem a vytvářejí houževnaté prachové koláče. Oleofobní povlaky si zachovávají svou účinnost, i když jsou základní média zatížena prachovými částicemi.
Některé kazety využívají technologii elektrostaticky nabitých vláken ke zlepšení zachycování částic. Náboje přitahují jemné částice a zlepšují tak účinnost sběru submikronových částic. Elektrostatické účinky jsou zachovány, i když se statický náboj během životnosti filtru postupně vytrácí, což z něj činí efektivní dlouhodobé vylepšení.
Ve farmaceutických, potravinářských a čistých aplikacích zabraňují povrchové úpravy, které inhibují mikrobiální růst, kolonizaci filtrů bakteriemi a houbami. Tyto úpravy mikroby neodstraňují, ale zpomalují jejich růst, čímž se prodlužuje přijatelná životnost filtru, než si mikrobiální kontaminace vyžádá výměnu.
Vznikající hydrofobní nano-texturované povrchy napodobují vlastnosti lotosových listů a vytvářejí super-hydrofobní efekt, který odvádí vlhkost i jemné částice s minimální čisticí silou. Tyto pokročilé povrchy slibují další prodloužení životnosti filtru a zároveň snížení požadavků na energii na čištění.
Účinnost sběru měří, jaké procento částic vstupujících do filtru je zachyceno. Kazeta s účinností 99,5 % umožňuje průchod 0,5 % příchozích částic. Toto zdánlivě malé procento může být významné u velkoobjemových aplikací.
Účinnost se liší v závislosti na velikosti částic, přičemž většina kazet je méně účinná při zachycování extrémně jemných částic (pod 1 mikrometr). Účinnost se také mění během životnosti filtru – účinnost se obvykle zvyšuje, když se na povrchu filtru hromadí prach a vytváří další filtrační vrstvu, dokud nahromaděný prachový koláč nezhoustne, a nikoli skrz něj.
Pokles tlaku je odpor vůči proudění vzduchu vytvářený filtračním médiem. Počáteční tlaková ztráta s čistými filtry je typicky 2-5 palců vodního sloupce, v závislosti na konstrukci média a rychlosti proudění vzduchu. Jak se hromadí prach, pokles tlaku se lineárně zvyšuje, dokud nedojde k čištění. Maximální povolená tlaková ztráta (typicky 6-8 palců vodního sloupce) spouští automatické čisticí cykly.
Pochopení poklesu tlaku je zásadní pro energetickou účinnost systému. Zvýšení poklesu tlaku o 2 palce vyžaduje, aby ventilátor spotřeboval přibližně o 15-20 % více energie. Pravidelná výměna filtru před tím, než poklesne tlak příliš, je základní disciplínou údržby, která má přímý dopad na provozní náklady.
Kapacita průtoku vzduchu, měřená v krychlových stopách za minutu (CFM) nebo krychlových metrech za hodinu (CMH), udává objem prašného vzduchu, který může kazeta zpracovat. Kapacita průtoku vzduchu závisí na ploše filtru, propustnosti média a přijatelné tlakové ztrátě. Jedna kazeta obvykle zpracuje 300-1200 CFM v závislosti na těchto faktorech.
Dimenzování systému musí zohledňovat současný provoz všech emisních bodů plus bezpečnostní rezervu pro budoucí rozšíření. Poddimenzované systémy nemohou udržet požadovanou rychlost vzduchu pro zachycení prachu, což má za následek fugitivní emise a nedostatečný sběr.
Maximální nepřetržitá provozní teplota se liší podle typu média a povlaku. Skleněné vlákno a vysokoteplotní polyestery tolerují 250-260 °C, zatímco standardní polyester je omezen na 150 °C. Povlak PTFE nemění teplotní limity základního média, ale poskytuje vynikající výkon v rámci těchto limitů. Teplotní schopnost média nanovláken závisí na složení základního vlákna.
Krátké teplotní výkyvy nad trvalou jmenovitou hodnotu jsou tolerovatelné (5-10 minut nad jmenovitou teplotou zřídka způsobí trvalé poškození), ale trvalý provoz při zvýšených teplotách způsobuje rychlou degradaci. Řízení teploty se stává kritickým ve vysokoteplotních aplikacích, jako jsou slévárny a ocelárny.
Vysoká koncentrace prachu vyčerpává kapacitu filtru rychleji, což vyžaduje častější výměnu. Jemný prach ucpává média snadněji než hrubý prach. Přilnavost lepkavého prachu snižuje efektivní životnost filtru tím, že vyžaduje agresivnější čištění. Hygroskopický prach, který absorbuje vlhkost, se může usazovat a zaslepovat filtry. Pochopení vlastností vašeho prachu umožňuje předvídat realistickou očekávání životnosti filtru.
Nepřetržitý provoz při projektované kapacitě vytváří předvídatelnou životnost filtru. Provoz při částečném zatížení může prodloužit životnost filtru snížením míry zatížení prachem. Časté cykly start-stop mohou zkrátit životnost kvůli tlakovým špičkám během spouštění. Teplotní stabilita prodlužuje životnost filtru; kolísání teploty způsobuje kontrakci a expanzi média a urychluje únavu vláken.
Agresivní čištění filtru (nadměrný pulzní tlak nebo frekvence) unavuje vlákna média a zkracuje životnost. Neadekvátní čištění, které umožňuje nadměrné zvýšení poklesu tlaku, však může způsobit trvalé ucpání média. Správné parametry čištění – vyvážené pro udržení přiměřeného poklesu tlaku bez nadměrného namáhání média – optimalizují životnost filtru.
Špatné utěsnění koncových uzávěrů umožňuje obtok znečištěného vzduchu, což snižuje efektivní životnost filtru prostřednictvím vnitřního obtoku spíše než skutečné odsávání média. Nesprávná instalace kazety, která zanechává mezery nebo poškozuje koncové uzávěry, podkopává výkon systému od prvního dne.
Vysoká vlhkost může urychlit spékání prachu a poškození média. Extrémní teplotní výkyvy napínají vlákna média. Korozivní prostředí obsahující kyselé nebo alkalické výpary chemicky napadají média. Ochrana sběrného zařízení před nepříznivými podmínkami prostředí výrazně prodlužuje životnost komponent.
Pulzní tryskové čištění, nejběžnější metoda čištění kazet, posílá vysokotlaký stlačený vzduch přes filtrační médium obráceně. Tento způsob čištění je účinný a spolehlivý. Optimální výkon však vyžaduje pečlivou kalibraci pulzního tlaku a frekvence.
Pulzní tlak: Typicky 80-100 PSI stlačeného vzduchu; nadměrný tlak (nad 120 PSI) poškozuje média
Doba trvání pulsu: 50-200 milisekund; delší pulzy nezlepšují čištění, ale zvyšují zátěž média
Frekvence čištění: Automatizované systémy měří pokles tlaku a spouští čištění při dosažení přednastavené prahové hodnoty, obvykle každých 2-24 hodin v závislosti na aplikaci
Časování solenoidových ventilů: Přesná činnost ventilu je kritická; opotřebované nebo špatně nastavené ventily vytvářejí nevyzpytatelné vzorce čištění
Moderní sběrače kartuší obsahují snímače poklesu tlaku, které poskytují monitorování v reálném čase. Vykreslení poklesu tlaku v čase odhaluje trendy výkonu filtru. Pokud se pokles tlaku zvyšuje rychleji, než se očekávalo, signalizuje to potenciální problémy:
Obtok prachu: Rychlý nárůst tlaku může znamenat selhání těsnění nebo nesprávné usazení kazety
Poškození médií: Roztržené nebo proražené filtrační médium vykazuje náhlý tlakový skok
Akumulace vlhkosti: Vlhký prach ucpává média a způsobuje nadměrný nárůst tlaku
Selhání čisticího systému: Nedostatečné čištění umožňuje postupný nárůst tlaku
Porovnání skutečného výkonu při poklesu tlaku s historickou základnou odhaluje vznikající problémy ještě předtím, než dojde k selhání systému, což umožňuje proaktivní plánování údržby.
Čištění pulzním proudem závisí na čistém, suchém stlačeném vzduchu. Olejové aerosoly ze vzduchových kompresorů pokrývají filtrační média a snižují účinnost čištění. Vodní pára v chladných dnech kondenzuje a vytváří mokré prachové koláče. Vysoce kvalitní vysoušeče vzduchu a filtry na systému stlačeného vzduchu jsou zásadní investicí do údržby, která prodlužuje životnost filtru a snižuje poruchy čisticího systému.
Několik strategií snižuje frekvenci výměny filtru:
Předimenzování: Specifikace kazet s vyšší kapacitou pracující při nižší čelní rychlosti vzduchu snižuje pokles tlaku a prodlužuje životnost o 20–30 %
Předfiltrace: Odstranění hrubých částic předtím, než se dostanou do hlavních kazet, chrání drahé kazety s jemnými médii
Kvalitní média: Prémiová média potažená PTFE nebo nanovlákenná média jsou zpočátku dražší, ale poskytují o 30–50 % delší životnost a poskytují vynikající ekonomickou hodnotu
Kontrola prostředí: Řízení vlhkosti a teploty ve sběrném pouzdře snižuje problémy s usazováním prachu
Správné čištění: Optimalizované parametry pulzu udržují stav filtru bez nadměrného namáhání
Účinnost čisté kazety odráží vlastní schopnost zachycování filtračních médií. Při provozu filtru se na povrchu hromadí prach a vytváří prachový koláč, který ve skutečnosti zvyšuje účinnost – nahromaděný prach funguje jako další filtrační stupeň. Toto zlepšování účinnosti pokračuje po určitou dobu, obvykle týdny až měsíce v závislosti na koncentraci prachu.
Jak se však zvyšuje tloušťka prachového koláče, účinnost vrcholí a poté postupně klesá, protože vysoký tlak přes nahromaděný koláč způsobuje, že vzduch stále více prochází kolem prachu, spíše než skrz něj. Nakonec systém dosáhne maximálního povoleného poklesu tlaku a spustí čištění. Cyklus čištění odstraní většinu nahromaděného prachu, čímž se účinnost sníží zpět na počáteční hodnoty čistého filtru a cyklus se opakuje.
Penetrace (procento částic procházejících neupravenými) se zpočátku snižuje, jak se hromadí prach, což vede ke zlepšení účinnosti uvedené výše. Nicméně penetrace se opět zvyšuje, když se zvyšuje tloušťka koláče a obtok se stává významným. Bod nejnižšího průniku (nejvyšší účinnost) se obvykle vyskytuje při 60-80 % maximálního povoleného poklesu tlaku.
Tento vztah má praktické důsledky: výměna filtrů před dosažením maximálního poklesu tlaku udržuje vyšší průměrnou účinnost po celou dobu životnosti filtru, i když by jednotlivé kazety mohly teoreticky fungovat déle.
Submikronové částice (pod 1 mikrometr) jsou obzvláště náročné na zachycení. Zatímco většina kazet inzeruje 99% účinnost, tato účinnost se vztahuje na částice v rozsahu 1-10 mikrometrů, kde sběrné mechanismy (náraz, zachycení, difúze) fungují nejúčinněji. Účinnost submikronových částic může být o 5-10 % nižší.
Pro aplikace vyžadující výjimečné submikronové řízení (farmaceutická výroba, elektronika, ultračisté prostředí) nanovlákenná média se svými hustými vláknovými sítěmi výrazně zlepšují submikronové zachycení.
Slévárny, ocelárny a vysokoteplotní chemické procesy vytvářejí prach při zvýšených teplotách, což vyžaduje média, která udržují integritu v teple. Nezbytná jsou média z vysokoteplotního polyesteru nebo skleněných vláken dimenzovaná na 250-260°C. Povlak PTFE poskytuje vynikající uvolňování prachu v těchto náročných podmínkách.
Řízení teploty – použití izolace nebo vodou chlazených vstupních kanálů ke snížení teploty vstupního vzduchu – prodlužuje životnost vysokoteplotního filtru. Umožnění vstupního vzduchu ochladit mírně pod maximální teplotu média poskytuje provozní rezervu pro teplotní špičky během výrobních náporů.
Čokoládový prach v cukrárnách, kalafuna při zpracování dřeva a minerální prach při výrobě keramiky – to vše představuje výzvy – prach silně ulpívá na standardních filtračních médiích, což vyžaduje agresivní čištění, které poškozuje média. V těchto aplikacích vynikají média potažená PTFE nebo oleofobní média s vynikajícími vlastnostmi pro uvolňování prachu.
U hygroskopického prachu, který pohlcuje vlhkost, předsoušení vstupního vzduchu nebo vyhřívané pouzdro filtru zabraňuje absorpci vlhkosti a spékání. Některá zařízení používají kazety s odvodňovacími opatřeními pro zvládnutí kondenzace vlhkosti.
Procesy broušení za mokra a prostředí s vysokou vlhkostí vytvářejí prach nasycený vlhkostí, který ucpává standardní média. Hydrofobní vlastnosti média potaženého PTFE zabraňují absorpci vody. Některá zařízení používají sběrače patron s odvodem vlhkosti, aby zvládly přenos kapek vody z mokrých procesů.
Některé chemikálie napadají určitá filtrační média. Silné kyseliny vyžadují média potažená polyesterem nebo PTFE; silné alkálie mohou poškodit polyester, což vyžaduje skleněné vlákno. Hodnocení chemické kompatibility zajišťuje, že výběr média odpovídá specifickému chemickému prostředí.
Přísné požadavky na čistotu v potravinářské a farmaceutické výrobě vyžadují média s nejvyšší účinností. Kazety z nanovláken splňující ultračisté standardy jsou v těchto odvětvích standardem. Antimikrobiální povlaky zabraňují biologickému růstu, který by mohl kontaminovat produkt nebo ohrozit výkon filtru.
Prémiová média (potažená PTFE nebo nanovlákna) stojí 3-5krát více než základní média ze skleněných vláken. Analýza ceny za hodinu však často odhalí, že prémiová média přinášejí vynikající ekonomickou hodnotu:
| Typ média | Jednotkové náklady | Očekávaná životnost (hodiny) | Cena za provozní hodinu | Cykly čištění/rok |
|---|---|---|---|---|
| Skleněné vlákno | 100 | 2 000 | 0.05 | 4,380 |
| Polyester | 150 | 2 500 | 0.06 | 3 500 |
| Potaženo PTFE | 350 | 3 500 | 0.10 | 2 000 |
| Nanovlákno | 500 | 4 500 | 0.11 | 1 500 |
Tato analýza odhaluje, že zatímco prémiová média mají vyšší náklady na hodinu pouze na materiál, prodloužená životnost a snížená frekvence čištění snižují celkové provozní náklady systému, když se počítá s energií, prací a opotřebením čisticích systémů.
Znečištěné filtry vyžadující vysoký výkon ventilátoru k překonání poklesu tlaku spotřebují výrazně více energie než řádně udržované systémy. Jedna kazeta pracující při nadměrném poklesu tlaku (v důsledku opožděné výměny) může zvýšit spotřebu energie systému o 1–2 kilowatty. V zařízeních s nepřetržitým provozem to znamená tisíce dolarů ročně ve zbytečných nákladech na energii.
Snížená spotřeba stlačeného vzduchu: Šetrné čištění prémiových médií vyžaduje menší čisticí tlak
Nižší práce při údržbě: Méně časté výměny snižují nároky na pracovní sílu
Snížené opotřebení zařízení: Nižší tlaková ztráta snižuje namáhání ventilátorů a ložisek
Vylepšený vliv na životní prostředí: Trvale vysoká účinnost zajišťuje čistší odpadní vzduch
Snížení prostojů zařízení: Prodloužená životnost filtru znamená méně přerušení údržby
Správná instalace kazety zabraňuje bypassu, který by ohrozil výkon systému. Mezi klíčové postupy patří:
Zkontrolujte koncovky: Před montáží zkontrolujte, zda jsou koncové uzávěry nepoškozené a těsnění jsou neporušená
Čistý kryt: Před instalací odstraňte prach a nečistoty z pouzdra kazety
Správné sezení: Ujistěte se, že kazeta správně sedí v horním a spodním připojení bez mezer
Kontrola těsnění: Zkontrolujte, zda jsou těsnění přítomna, správně umístěna a nepoškozená
Držák hardwaru: Všechny upevňovací prvky nebo svorky řádně zajistěte, aniž byste je příliš utahovali
Tlaková zkouška systému: Po instalaci ověřte, že systém udržuje tlak bez úniků
Kazety jsou křehké, přestože vypadají robustně. Hrubé zacházení může poškodit vnitřní opěrné pouzdra nebo vytvořit mikroperforace v médiích, které zůstanou nezjištěny, dokud tlakové zkoušky neodhalí netěsnosti.
S kazetami zacházejte opatrně; vyvarujte se pádu nebo hrubého nárazu
Přepravujte v ochranném obalu, aby nedošlo k poškození
Před instalací skladujte v suchém prostředí, aby se zabránilo absorpci vlhkosti
Chraňte před extrémními teplotami, které by mohly poškodit média nebo těsnění koncovek
Použité kazety mohou obsahovat nebezpečný prach vyžadující zvláštní zacházení při likvidaci. Dodržujte platné ekologické předpisy pro likvidaci prachu. Některé průmyslové oblasti mají specializovaná zařízení na manipulaci s nebezpečným odpadem, která přijímají filtrační vložky a kontaminované materiály. Správná likvidace zabraňuje kontaminaci životního prostředí a zajišťuje soulad s předpisy.
Pokud pokles tlaku stoupá rychleji než historická základní linie, prozkoumejte tyto možné příčiny:
Zvýšená tvorba prachu: Změny ve výrobě nebo surovinách mohou zvýšit zatížení prachem
Obtok prachu: Netěsné těsnění nebo nesprávné usazení kazety umožňuje obtok znečištěného vzduchu
Poškození médií: Trhliny nebo perforace umožňují obtok vzduchu bez shromažďování prachu
Nedostatečné čištění: Porucha solenoidového ventilu nebo problémy se stlačeným vzduchem brání účinnému čištění
Akumulace vlhkosti: Vlhkost nebo kondenzace způsobují spékání prachu
Viditelný prach vycházející z výstupu čistého vzduchu signalizuje poruchu filtru. Mezi příčiny patří:
Porucha těsnění koncového uzávěru umožňující přímý obtok
Perforace nebo roztržení média
Nekompatibilní média pro shromažďovaný prach
Předimenzovaný systém pracující při nadměrné čelní rychlosti
Pokud kazety vyžadují výměnu mnohem častěji, než se očekávalo:
Ověřte, že charakteristiky prachu odpovídají konstrukčním specifikacím filtru
Kontrola kvality stlačeného vzduchu (olej, znečištění vody)
Audit parametrů čištění (pulzní tlak, frekvence, načasování)
Prozkoumejte zařízení pro změny tvorby prachu
Ověřte postup instalace a usazení kazety
Kazetové filtry používají skládané médium v kompaktní válcové konfiguraci, zatímco pytlové filtry používají podlouhlé látkové sáčky. Kazety nabízejí vynikající kompaktnost, typicky 5-10krát větší plochu na stejném podlahovém prostoru. Kazety obecně poskytují vyšší účinnost a nižší provozní náklady díky nižší tlakové ztrátě. Pytlíky jsou vhodnější pro aplikace s velmi vysokým průtokem vzduchu a umožňují výměnu jednotlivých sáčků za provozu systému. Výběr závisí na omezeních zařízení a požadavcích aplikace.
Monitorování poklesu tlaku je primárním indikátorem. Když pokles tlaku v systému dosáhne výrobcem specifikovaného maxima (obvykle 6-8 palců vodního sloupce), je nutná výměna filtru. Některá zařízení používají spíše časové rozvrhy výměny než tlakové, zejména v aplikacích, kde je obtížné přesně měřit pokles tlaku. Vždy vyměňte filtry dříve, než dojde ke snížení výkonu systému.
Ne inherentně, ale konfigurace kazety s vynikajícími vlastnostmi uvolňování prachu a dostupností povlaku PTFE činí kazety vhodnějšími pro náročný prach. Kazety potažené PTFE zvládají vlhkost a lepkavý prach mnohem lépe než média bez povrchové úpravy. Pro velmi vlhké aplikace mohou být nutné mokré kolektory bez ohledu na typ filtru.
Základní kazety ze skleněných vláken stojí přibližně 100 jednotek. Kazety potažené PTFE stojí 3-4krát více, zatímco kazety s nanovlákny stojí 4-5krát více. Prémiová média však prodlužují životnost o 30–50 % a snižují náklady na energii díky nižší tlakové ztrátě, což často činí prémiové možnosti ekonomičtější po celou dobu životnosti zařízení i přes vyšší počáteční náklady.
Každý typ média má maximální trvalou teplotu. Provoz nad jmenovitou teplotou urychluje degradaci vláken a snižuje životnost filtru. Krátké výkyvy teploty (v minutách) nad jmenovitou hodnotu zřídka způsobí trvalé poškození, ale trvale zvýšená teplota způsobí rychlé selhání. Vyberte média s teplotním hodnocením odpovídajícím vaší aplikaci a v případě potřeby řiďte teplotu vstupního vzduchu pomocí návrhu systému.
Standardní průmyslové kazety nejsou určeny k praní a opětovnému použití; pokus o jejich mytí může poškodit vnitřní nosné konstrukce a těsnění. Některé specializované kazety jsou navrženy jako omyvatelné prvky, ale tyto jsou speciálně navrženy pro tento účel. Vždy používejte postupy čištění a výměny schválené výrobcem.
Mezi běžné příčiny patří nesprávná instalace s netěsnostmi bypassu, kontaminovaný stlačený vzduch v pulzních čisticích systémech, aplikace na druhy prachu neslučitelné s chemií médií, nadměrný tlak při čištění poškozující média, provoz při nadměrné teplotě, absorpce vlhkosti způsobující spékání prachu a nedostatečná kontrola prostředí krytu. Řešení těchto problémů často řeší problémy s předčasným selháním.
Povlak PTFE aplikovaný na kvalitní základní média je vynikající pro lepkavý prach, aplikace zatížené vlhkostí a scénáře vysokofrekvenčního čištění. Média z nanovláken vynikají tam, kde je vyžadována nejvyšší účinnost (99,95 %) nebo když je kritická kontrola submikronových částic. Výběr závisí na vašich specifických vlastnostech prachu, požadavcích na účinnost a rozpočtu. Poraďte se s odborníky pro aplikace vyžadující nejvyšší úroveň výkonu.
Technologie filtračních vložek se neustále vyvíjí a nabízí průmyslovým zařízením stále efektivnější řešení pro kontrolu prachu. Pochopení vědy za materiálem médií, technologiemi povrchové úpravy a výkonnostními charakteristikami umožňuje informovaná rozhodnutí o výběru a optimalizaci systému.
Cenově nejefektivnější přístup často zahrnuje investice do kvalitnějších kazet fungujících ve správně navržených systémech s vynikajícími postupy údržby. Zatímco prvotřídní kazety jsou zpočátku dražší, jejich prodloužená životnost, nižší provozní náklady, vynikající účinnost a snížená spotřeba energie často poskytují lepší celkové náklady na vlastnictví než ekonomické alternativy.
Správná instalace, monitorování a postupy údržby jsou stejně důležité jako výběr média. I ty nejjemnější kazety nedosahují výkonnosti ve špatně udržovaných systémech se selháním těsnění, nedostatečným čištěním nebo kontaminovaným stlačeným vzduchem. Zavedení disciplinovaných programů údržby a rychlé řešení vznikajících problémů maximalizuje návratnost investic do vašeho filtračního systému.
