Řekněte sbohem toxickému vzduchu: Nejlepší řešení odsávání výparů pro průmyslové prostředí

Kvalita průmyslového ovzduší zůstává jednou z nejnaléhavějších výzev v moderní výrobě, metalurgii a těžkém zpracování. Pracovníci ve slévárnách, ocelárnách, chemických zařízeních a rafineriích jsou běžně vystaveni nebezpečným výparům, částicím a těkavým organickým sloučeninám. Dlouhodobé vdechování těchto znečišťujících látek vede k onemocněním dýchacích cest, rakovině z povolání a snížené produktivitě. Naštěstí se technické ovládání výrazně vyvinulo. Mezi nejúčinnější opatření patří zavedení robustního systém odsávání výparů (FES).

Skrytá nebezpečí průmyslových látek znečišťujících ovzduší

Než se ponoříme do konkrétních technologií, je nezbytné pochopit, co znamená „toxický vzduch“ v průmyslovém prostředí. Těžký průmysl uvolňuje jemné částice (PM2,5 a PM10), kovové výpary (olovo, chrom, mangan), oxid siřičitý, oxidy dusíku, oxid uhelnatý a polycyklické aromatické uhlovodíky. Například při odpichu ve vysoké peci uvolňuje vysokoteplotní roztavené železo hustý oblak kouře obsahující oxidy železa, grafit a další stopové prvky. Bez řádné místní odsávací ventilace se tyto nečistoty šíří po dílně, usazují se na površích a dostávají se do plic pracovníků.

Účinky na zdraví nejsou teoretické. Chronická expozice může způsobit horečku z kovových výparů, příznaky podobné astmatu, plicní fibrózu a neurologické poškození. Kromě toho regulační orgány jako OSHA (Správa bezpečnosti a ochrany zdraví při práci) a EPA (Agentura pro ochranu životního prostředí) ukládají přísné přípustné expoziční limity (PEL). Nedodržení vede k vysokým pokutám, právní odpovědnosti a poškození dobrého jména. Investice do spolehlivého zařízení pro zachycování a zpracování je proto etickou povinností i obchodní nutností.

Základní princip moderního systému odsávání zplodin (FES)

Dobře navržený systém odsávání výparů (FES) funguje na jednoduchém, ale účinném principu: zachycovat u zdroje, vést potrubím, filtrovat nebo upravovat kontaminanty a vypouštět čistý vzduch. Na rozdíl od běžné ventilace, která znečišťující látky ředí, je zachycení zdroje odstraní dříve, než vstoupí do dýchací zóny. Mezi hlavní komponenty patří:

Zachycovací kryty (uzavřené, s stříškou nebo typy s bočním průvanem)

Potrubní síť s odpovídající dopravní rychlostí

Zařízení na čištění vzduchu (filtry, pračky, elektrostatické odlučovače)

Vzduchový ventilátor s vhodným statickým tlakem

Hromadný nebo recirkulační výstup

Mezi nimi je pravděpodobně nejkritičtější záchytný kryt. Pokud digestoř účinně nezachytí výpary v místě jejich generování, následné zařízení se stane neúčinným. Zde hrají rozhodující roli průmyslové digestoře a specializovaná řešení pro vysoké pece.

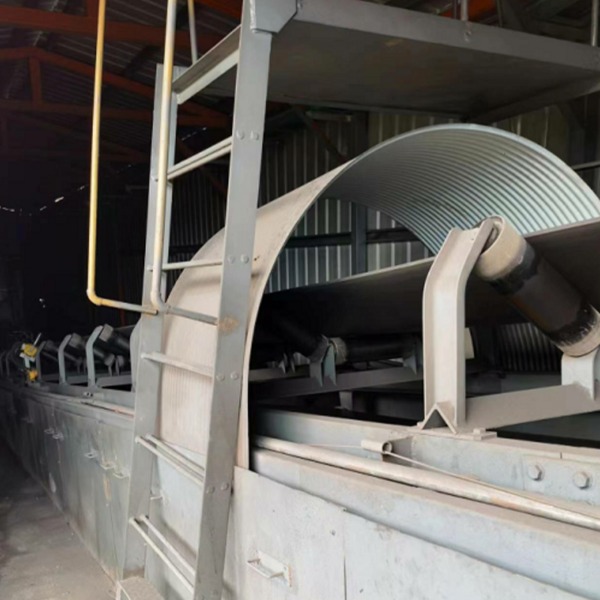

Průmyslové odsavače prachu: Všestranná ochrana pro obecné procesy

Průmyslové odsávače prachu jsou navrženy pro širokou škálu aplikací: broušení, řezání, svařování, doprava materiálu, míchání a balení. Jejich geometrie je přizpůsobena procesu. Například přírubový kruhový kryt funguje dobře pro padající proudy materiálu, zatímco štěrbinový kryt zakrývá dlouhé překládací body dopravníku. Klíčová konstrukční hlediska zahrnují rychlost sání, úhel krytu a vzdálenost od zdroje.

Častou chybou je použití poddimenzované digestoře nebo její umístění příliš daleko od místa vzniku prachu. Doporučená záchytná rychlost pro většinu suchého prachu se pohybuje v rozmezí od 0,5 do 2,5 m/s v okamžiku vzniku. Průmyslové odsávače prachu musí být také odolné proti oděru. Při velkém zatížení prachem prodlužují životnost obložená kapota s vyměnitelnými otěrovými deskami. Modulární konstrukce navíc umožňuje přístup k čištění bez demontáže celého potrubí.

Výše uvedená tabulka ukazuje, že plně uzavřené konstrukce výrazně překonávají vnější digestoře. To je zvláště důležité pro vysokoteplotní procesy s vysokými emisemi, jako je odpich ve vysoké peci.

Vysoká pec Taphole Capture Cap: Engineering Against Extreme Conditions

Jednou z nejnáročnějších aplikací pro jakýkoli systém regulace kouře je odpichový otvor vysoké pece. Během odpichu vytéká roztavené železo o teplotách přesahujících 1500 °C z pece do žlabů a uvolňuje obrovské množství dýmů. Kouř obsahuje jemné částice oxidu železa, nespálený uhlík a kondenzované kovové výpary. Tradiční digestoře s bočním prouděním vzduchu jsou často nedostatečné, protože nemohou zadržet náhlé výbuchy plynu nebo velké objemy výparů.

Řešení spočívá ve specializovaném krytu odpichového otvoru vysoké pece. Typický vysoce výkonný design sestává z plně uzavřeného krytu, který je umístěn přímo nad odpichovým otvorem a kluznou lištou. Tato digestoř má tři důležité vlastnosti:

Vnitřní sací otvory strategicky uspořádané podél cesty pro výpary. Tyto porty vytvářejí podtlak uvnitř krytu a odvádějí kouř směrem dolů a pryč od obsluhy.

Nahoře posuvné dveře ohrady. Tyto dveře jsou nezbytné pro přístup údržby. Po odpichu musí pracovníci zkontrolovat otvírací stroj nebo hliněnou pistoli (která utěsňuje odpichový otvor). Pohyblivé dveře umožňují přístup pomocí mostového jeřábu nebo ruční kontrolu bez demontáže celé kapoty.

Tepelně izolační materiály obložení vnitřních povrchů. Protože roztavené železo může nepředvídatelně stříkat, musí kryt odolat přímému kontaktu s >1500°C kovem a struskou. Izolace také snižuje teplotu vnějšího povrchu pod 60 °C, čímž chrání okolní personál a zabraňuje tepelnému poškození konstrukčních podpěr.

Provozní výhody uzavřeného odpichového krytu vysoké pece

Při správné instalaci tento typ krytu odpichového otvoru vysoké pece shromažďuje nejméně 95 % kouře generovaného během tří klíčových operací:

Normální klepání (železo teče do kolejnic)

Otevření odpichového otvoru (vrtání nebo propichování kyslíkem)

Zablokování odpichového otvoru (vstřikování bahna/jílu)

I při velkém výbuchu nebo náhlém uvolnění tlaku plynu funguje uzavřený kryt jako dočasný zásobník. Kouř zůstává uvězněn uvnitř kapoty, místo aby se valil do dílny. Tato funkce omezení zabraňuje nebezpečným fugitivním emisím, které by jinak porušovaly normy kvality ovzduší.

Další výhodou je snížení sálání tepla v oblasti licí podlahy. Konvenční otevřené kryty umožňují únik značného sálavého tepla a zvyšují okolní teploty na nepohodlnou a nebezpečnou úroveň. Izolovaný kryt nejen zachycuje výpary, ale také blokuje sálavé teplo, čímž zlepšuje pohodlí pracovníků a snižuje výskyt tepelných stresů.

Aspekty odolnosti a bezpečnosti

Vzhledem k extrémnímu prostředí je výběr materiálu prvořadý. Vnitřní plášť, který přichází do styku s výpary, obvykle používá nerezovou ocel nebo vysokoteplotní slitinu, zatímco izolační vrstva může být keramická vlákna nebo žáruvzdorná přikrývka. Vnější plášť zůstává dostatečně chladný na to, aby se jej mohl krátce dotknout (ačkoli se stále doporučují výstražné značky).

Zvláštní pozornost si zaslouží mechanismus pohyblivých dveří. Musí hladce klouzat nebo pant, aniž by se vzpříčil v důsledku tepelné roztažnosti. Plynové pružiny nebo protizávaží napomáhají provozu. Kromě toho jsou dvířka opatřena těsnicími lištami pro udržení účinnosti sání při zavření. Kontroly otvíracího stroje nebo bahenní pistole se provádějí těmito horními dvířky, což eliminuje potřebu vstupovat do omezeného prostoru kapoty. Tento design respektuje jak výkon snímání, tak praktičnost údržby.

Integrace vysokopecních digestoří do kompletního systému odsávání kouře (FES)

Kryt pro zachycení odpichového otvoru vysoké pece nefunguje sám. Je to jedna součást většího systému odsávání výparů (FES). Po proudu od digestoře musí potrubí zvládat plyny o vysoké teplotě. Typická sekvence zahrnuje:

Lapač jisker nebo usazovací komora – odstraňuje velké žhavé částice a chrání filtry.

Sekce kalení (volitelné) – ochlazuje plyny z 200–300 °C až na <120 °C pro látkové filtry.

Primární sběrač prachu – cyklon nebo multicyklon pro hrubé částice.

Finální filtr – kartuše nebo pytle s PTFE membránou pro jemné částice.

Ventilátor s indukovaným tahem – dimenzované pro ztrátu statického tlaku napříč digestoří, potrubím a filtry.

Protože dým z vysoké pece obsahuje lepkavé submikronové částice, často se ve filtrační jednotce používá čištění pulzním proudem. Logika řízení systému se může propojit s plánem navrtávání: když se vrták aktivuje, ventilátor se rozběhne, aby udržoval požadovanou rychlost zachycování.

Zpracování odpadních plynů: Kromě odstraňování částic

Zatímco částice jsou nejviditelnější znečišťující látkou, mnoho průmyslových procesů uvolňuje plynné nečistoty, jako je oxid siřičitý (SO₂), chlorovodík (HCl), amoniak (NH3) a těkavé organické sloučeniny (VOC). Jejich odstranění vyžaduje technologie čištění odpadních plynů, které přesahují jednoduchou filtraci.

Zpracování odpadních plynů se obvykle týká souboru chemických nebo biologických procesů, které neutralizují nebo přeměňují plynné znečišťující látky na neškodné látky. Mezi běžné metody patří:

Mokré drhnutí – Proud plynu prochází kapalinou (vodou nebo alkalickým/kyselým roztokem). Například pračka s plněným ložem s žíravým roztokem absorbuje SO₂ a HCl.

Adsorpce – Lože s aktivním uhlím nebo zeolitem zachycují VOC a páry rtuti. Spotřebované médium lze regenerovat nebo zlikvidovat.

Tepelná nebo katalytická oxidace – U hořlavin vysoké teploty (700–1000 °C) rozkládají VOC na CO₂ a vodu. Katalytické verze pracují při nižších teplotách.

Selektivní katalytická redukce (SCR) – Odstraňuje oxidy dusíku (NOx) reakcí s amoniakem na katalyzátoru.

V integrovaných systémech čištění odpadních plynů často následuje po kontrole částic. Důvod je jednoduchý: částice by ucpaly lůžka adsorbéru nebo znečištěné povrchy katalyzátoru. Správně seřazené uspořádání tedy nejprve využívá systém odsávání výparů (FES) s vysoce účinnými průmyslovými odsávacími digestořemi, poté vede vyčištěný, ale plynný proud do pračky nebo adsorbéru.

Přizpůsobení zpracování odpadních plynů zdroji emisí

Různá průmyslová odvětví vyžadují různé konfigurace čištění odpadních plynů. Pro ocelárnu s vysokou pecí jsou hlavními plynnými znečišťujícími látkami oxid uhelnatý (typicky spálený) a malá množství SO₂. Pokud však závod provozuje i slinovací nebo peletizační linky, mohou být přítomny dioxiny a furany, což vyžaduje vstřikování aktivního uhlí. Chemické závody zpracovávající monomery produkují VOC, které vyžadují regenerativní tepelné oxidátory (RTO).

Jednou z běžných chyb je navrhování čištění odpadních plynů bez pochopení proměnlivosti průtoku a koncentrace. Kompetentní řešení zahrnuje vyrovnávací nádrže nebo obtokové potrubí pro narušené podmínky. Kromě toho systémy kontinuálního monitorování emisí (CEMS) poskytují data v reálném čase pro úpravu rychlosti dávkování činidla (např. vápenná kaše pro kyselé čištění plynu).

Synergie mezi designem digestoře a čištěním odpadních plynů

Vysoce účinný záchytný kryt odpichového otvoru vysoké pece snižuje celkový objem plynu vyžadující úpravu, protože zabraňuje ředění okolním vzduchem. Menší objemy plynu znamenají menší průměry potrubí, nižší výkon ventilátoru a kompaktnější zařízení na čištění odpadních plynů. Naopak netěsná nebo špatně umístěná digestoř nasává velké množství „falešného vzduchu“ – čistého vzduchu, který obchází zdroj – zbytečně nafukuje velikost systému.

Proto, když inženýři specifikují systém odsávání výparů (FES), musí začít u digestoře. Uzavřené, izolované provedení s pohyblivými dvířky, jak je popsáno výše, je zlatým standardem pro vysoké pece. Pro ostatní procesy platí podobné zásady: zdroj co nejvíce uzavřít, tam, kde je to potřeba, použít tepelnou izolaci a zajistit přístupová dvířka pro údržbu.

Projektování pro údržbu a bezpečnost obsluhy

Jednou opakující se poruchou při regulaci průmyslových výparů je zanedbání přístupu údržby. Mnoho systémů funguje dobře prvních šest měsíců, pak se výkon zhorší, protože se ucpávky digestoří, úniky z potrubí nebo slepé filtry. Pohyblivá dvířka odpichového krytu vysoké pece jsou příkladem dobrého designu: obsluha může kontrolovat strojní zařízení odpichového otvoru bez zastavení systému odsávání výparů (FES) nebo demontáže krytu. Podobně by průmyslové odsávače prachu měly mít odklápěcí přístupové panely nebo rychloupínací svorky.

Mezi pravidelné údržbářské činnosti patří:

Odstranění nahromaděného prachu z vnitřku digestoře (pomocí vakua nebo stlačeného vzduchu).

Kontrola izolace na praskliny nebo odlupování.

Kontrola integrity sacího otvoru – otvory by neměly být blokovány struskou nebo ztuhlým železem.

Testování těsnění dveří na únik vzduchu.

Plán preventivní údržby v kombinaci se školením personálu údržby zajišťuje, že si systém odsávání výparů (FES) zachová svou navrženou účinnost zachycování po léta.

Výběr správného vybavení: Srovnávací přehled

Následující tabulka porovnává různá extrakční řešení na základě náročnosti aplikace, účinnosti a relativních nákladů. Všimněte si, že se jedná o obecné trendy; skutečný výkon závisí na správném inženýrství.

Pro aplikace ve vysoké peci poskytuje nejlepší výsledky kombinace vysoce výkonného krytu odpichového otvoru pro vysokou pec s pytlem (pro částice) a případně pračkou (pokud je regulován SO₂).

Praktické kroky implementace pro manažery závodu

Pro zařízení zvažující upgrade nebo novou instalaci se doporučují následující kroky:

Charakterizujte emise – Identifikujte každý zdroj, změřte objem výparů, teplotu, velikost částic a složení plynu.

Nastavte cílovou efektivitu zachycení – Na základě regulačních limitů a interních zdravotních cílů.

Vyberte typy digestoří – Pro vysokoteplotní zdroje, jako jsou odpichové otvory, zvolte uzavřený, izolovaný design s pohyblivými dvířky. Pro jiné procesy průmyslové digestoře vhodné pro daný úkol.

Navrhněte systém potrubí a ventilátorů – Zajistěte, aby dopravní rychlost zabránila usazování (typicky 15–20 m/s pro silný prach).

Zvolte kontrolu částic – Baghouse nebo sběrač nábojů.

V případě potřeby přidejte úpravu odpadního plynu – Pro plynné škodliviny.

Nainstalujte monitorování a ovládání – Pokles tlaku, stav ventilátoru a hodnoty emisí.

Školit operátory a pracovníky údržby – Zdůrazněte důležitost udržování pohyblivých dveří zavřených s výjimkou údržby.

Časté mylné představy vyřešeny

mýtus: "Uzavřená kapota se přehřeje a selže."
fakt: Při správné izolaci a vnitřním proudění vzduchu (sání) zůstává digestoř v materiálových limitech. Pohybující se vzduch odvádí sálavé teplo.

mýtus: "Zpracování odpadních plynů je pro malé závody příliš drahé."
fakt: Existují škálovatelná řešení, včetně modulárních praček a regenerovatelných adsorbérů. Náklady na nedodržení (pokuty, soudní spory, zdravotní tvrzení) často převyšují investici do léčby.

mýtus: "Průmyslové odsavače prachu jsou všechny stejné."
fakt: Geometrie, umístění a rychlost vzduchu určují účinnost. Digestoř za 5 000 USD může překonat 50 000 USD, pokud je správně navržena.

Závěr

Toxický vzduch v průmyslovém prostředí není nevyhnutelným výrobním nákladem. Je to problém s osvědčenými inženýrskými řešeními. Dobře navržený systém odsávání kouře (FES), který zahrnuje průmyslové digestoře pro shromažďování prachu pro obecné procesy a specializovaný kryt odpichového otvoru vysoké pece pro vysokoteplotní aplikace, dokáže odstranit více než 95 % škodlivých emisí. Ve spojení s vhodnou úpravou odpadních plynů jsou před vypuštěním neutralizovány i plynné znečišťující látky.

Specifický design krytu odpichového otvoru vysoké pece – plně uzavřený, s vnitřními sacími otvory, pohyblivými horními dvířky pro údržbu a tepelnou izolací, aby odolal rozstřikování roztaveného železa – ukazuje, jak promyšlená konstrukce řeší jak výkon zachycení, tak provozní praktičnost. Taková digestoř zajišťuje, že i při výbuchu je kouř dočasně ukládán uvnitř krytu, aniž by došlo ke kontaminaci prostředí dílny.

Manažeři, kteří upřednostňují kvalitu ovzduší, nejen chrání svou pracovní sílu, ale také zvyšují produktivitu, snižují prostoje a zajišťují dodržování předpisů. Technologie jsou vyspělé, ekonomika je příznivá a morální argument je nepopiratelný. Je čas rozloučit se s toxickým vzduchem, jeden odsavač par za druhým.

FAQ

1. Jaký je hlavní rozdíl mezi systémem odsávání zplodin (FES) a celkovou ventilací?
Systém odsávání kouře (FES) zachycuje nečistoty u jejich zdroje dříve, než se rozptýlí, zatímco všeobecné větrání ředí znečištěný vzduch čerstvým vzduchem v celém prostoru. Zachycování zdroje je daleko efektivnější a vyžaduje nižší spotřebu energie.

2. Jak kryt pro zachycení odpichového otvoru vysoké pece zvládá extrémní teplo a rozstřiky roztaveného železa?
Digestoř je obložena tepelně izolačními materiály, jako je keramické vlákno nebo žáruvzdorné přikrývky. Tyto materiály odolávají přímému kontaktu s roztaveným železem (>1500 °C) a erozi strusky, přičemž udržují teplotu vnějšího povrchu bezpečnou pro personál.

3. Lze průmyslové odsávače prachu dodatečně vybavit stávajícími procesy?
Ano. Většina digestoří je navržena s modulárním připojením. Je však zapotřebí řádné technické posouzení, aby se zajistilo, že rychlost sání a dimenzování potrubí odpovídají novým specifikacím digestoře. Dodatečné vybavení často zlepšuje výkon stávajícího systému.

4. Kdy je kromě filtrace částic vyžadováno čištění odpadních plynů?
Pokud emise obsahují nebezpečné plyny, jako je oxid siřičitý, chlorovodík, čpavek nebo těkavé organické sloučeniny, samotné filtry pevných částic je nemohou odstranit. Navazující na to musí být přidána úprava odpadních plynů (pračky, adsorbéry, oxidační činidla).

5. Jakou údržbu vyžadují pohyblivá dvířka na krytu odpichového otvoru vysoké pece?
Pravidelná kontrola těsnění dveří, pantů a protizávaží. Zkontrolujte také, zda se kolem rámu dveří nenahromadila struska. Dveře by se měly volně otevírat a zavírat. Jakékoli poškození izolace v blízkosti otvoru dveří musí být okamžitě opraveno, aby byla zachována účinnost zachycení.
