Pochopení problémů průmyslových spalin ve výrobě oceli
Výroba oceli vytváří značné množství částic během tavení, odlévání a dokončovacích operací. Spaliny nesoucí jemné prachové částice představují významné ekologické a provozní problémy. Potřeba efektivního sběrač prachu systémy se staly základním kamenem provozu moderních oceláren a pohánějí inovace v technologii taškařice filtrů.
Moderní ocelová zařízení zpracovávají denně miliony metrů krychlových kontaminovaného vzduchu. Bez řádné infrastruktury pro odstraňování prachu tyto emise nejen porušují ekologické předpisy, ale také snižují kvalitu produktu a vytvářejí nebezpečné pracovní podmínky. Tato realita posunula zaměření průmyslu směrem k pokročilým filtračním řešením schopným zvládnout extrémní provozní podmínky při zachování konzistentního výkonu.

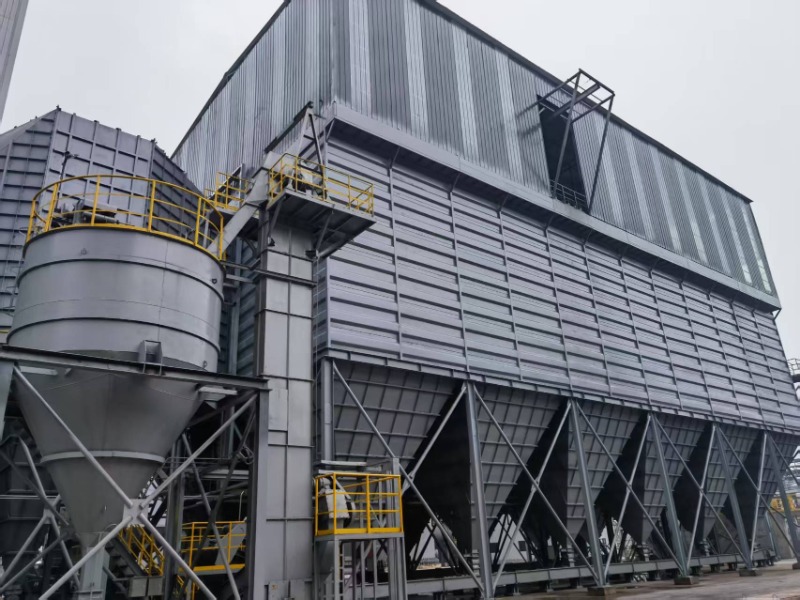

Provozní výhody velkých vícekomorových systémů
Neustálý provoz a flexibilita údržby
Velká vícekomorová baghouse konstrukce umožňují offline čištění jednotlivých oddílů, zatímco ostatní zůstávají v provozu. Toto rozdělení zajišťuje kontinuitu výroby bez odstávek, což je kritická výhoda pro ocelárny, které pracují podle napjatých harmonogramů. Když jedna komora vstoupí do čisticího cyklu, zbývající jednotky dočasně absorbují celý objem plynu a udržují konzistentní účinnost filtrace.
Vynikající kapacita zpracování prachu
Spaliny z oceláren obsahují vysoké koncentrace jemných částic oxidu železa, což vyžaduje sběrné systémy schopné zvládat velké zatížení prachem. Vícekomorové konstrukce rozdělují tuto zátěž na větší plochy filtračního povrchu, snižují tlakovou ztrátu a prodlužují životnost vaku. Kumulativní plocha pytlů ve velkých systémech může dosáhnout tisíců metrů čtverečních, což poskytuje výjimečnou sběrnou kapacitu.
Ekonomická efektivita díky prodloužené životnosti komponent
Snížený tlakový rozdíl u předimenzovaných vícekomorových systémů snižuje mechanické namáhání filtračních vaků a nosných konstrukcí. To znamená delší provozní intervaly mezi výměnami a snížení nákladů na údržbu. Ocelárny hlásí snížení nákladů na údržbu o dvacet až čtyřicet procent ve srovnání s poddimenzovanými jednokomorovými alternativami.
Vylepšený výkon pulzního proudu
Moderní pulzní tryska pytlový filtr systémy využívají výrony stlačeného vzduchu k uvolnění nahromaděného prachu z filtračního média. Velké designy s více oddíly optimalizují tento proces izolováním oddílů během čisticích cyklů, což umožňuje vyšší tlakové pulsy bez ovlivnění sousedních filtračních zón. Tento cílený přístup maximalizuje účinnost čištění a rychlost odstraňování prachu.
Vlastnosti technického návrhu pro aplikace v ocelárnách
Strategie kompartmentalizace
Typické velké systémy obsahují čtyři až dvanáct oddílů, z nichž každý pracuje nezávisle. Tento modulární přístup poskytuje flexibilitu instalačního prostoru a umožňuje postupné rozšiřování kapacity. V každém oddělení jsou umístěny stovky válcových nebo kazetových filtračních prvků uspořádaných svisle nebo vodorovně v závislosti na prostorových omezeních a vzorech proudění plynu.
Optimalizace toku plynu
Průmyslové baghouse systémy využívají vstupní konstrukce, které podporují rovnoměrnou distribuci plynu napříč všemi odděleními. Nerovnoměrné rozložení průtoku způsobuje přetížení některých filtrů, zatímco jiné zůstávají nevyužité, což snižuje celkovou účinnost. Pokročilé vstupní geometrie s difuzory a přepážkami zajišťují vyvážené rychlostní profily vstupující do filtrační zóny.
Architektura násypky a výboje
Velká vícekomorová systems require substantial hopper volumes to accommodate heavy dust accumulation rates typical in steel production. Vibratory, rotary, or pneumatic discharge mechanisms facilitate continuous removal of collected material. The hopper design must prevent bridging and ensure reliable dust flow without manual intervention.
Řídicí a monitorovací systémy
Moderní systémy integrují senzory diferenčního tlaku, teplotní monitory a ovladače čisticích cyklů. Automatizované logické sekvence optimalizují frekvenci čištění na základě skutečných provozních podmínek spíše než pevných plánů. Funkce protokolování dat umožňuje prediktivní údržbu a umožňuje operátorům identifikovat degradaci komponent dříve, než dojde k selhání.
Porovnání výkonu: Typy pytlových filtrů pro ocelárny
| Funkce | Jednokomorové jednotky | Vícekomorové systémy |
|---|---|---|
| Nepřetržitý provoz během údržby | Ne | Ano |
| Typická filtrovaná plocha (m2) | 50-200 | 400-2000 |
| Pokles provozního tlaku (Pa) | 1200-1500 | 800-1000 |
| Životnost filtračního sáčku (měsíce) | 12-18 | 24-36 |
| Účinnost sběru prachu | 99,0–99,5 % | 99,5–99,9 % |
| Index ročních nákladů na údržbu | 100 | 60-75 |
Klíčová kritéria výběru pro sběrače prachu oceláren
Objem a průtokové charakteristiky plynu
Objemy spalin z ocelárny se liší podle výrobní kapacity a typu zařízení. Elektrické obloukové pece generují jiné vlastnosti plynu než vysoké pece nebo stanice pánvové metalurgie. Výběr lapače prachu vyžaduje přesné objemové posouzení a pochopení špičkových průtoků, které mohou během náporů výroby překročit průměrné podmínky o padesát procent nebo více.
Míry zatížení prachem
Hmotnostní koncentrace částic ve spalinách přímo ovlivňuje výběr filtru. Aplikace s velkým množstvím prachu vyžadují větší plochy a častější čisticí cykly. Výroba oceli generuje koncentrace prachu v rozmezí od pěti do padesáti gramů na metr krychlový, což jsou náročné systémy speciálně navržené pro prostředí s vysokou zátěží.
Teplotní odolnost
Ocelářské spaliny vycházejí při teplotách mezi sto a čtyřmi sty stupni Celsia. Filtrační média musí odolat dlouhodobému vystavení těmto podmínkám bez degradace. Materiály odolné vůči vysokým teplotám, jako jsou tkaniny na bázi aramidu nebo polyimidu, jsou nezbytné pro spolehlivý dlouhodobý výkon v ocelových aplikacích.
Prostorová dostupnost a omezení instalace
Průmyslová zařízení často fungují s omezeným prostorem. Velké vícekomorové systémy vyžadují odpovídající půdorys a výšku. Jejich kompaktní design vzhledem k celkové filtrační ploše je však činí prostorově efektivnějšími než alternativy. Vertikální možnosti instalace vyhovují scénářům s omezeným prostorem při zachování plné provozní kapacity.
Integrace se stávající infrastrukturou
Systémy Baghouse se musí hladce propojit s potrubím, ventilátory a navazujícím zařízením. Návrhy přírub, umístění přístupových portů a vypouštěcí mechanismy by měly být v souladu s uspořádáním zařízení. Předinstalační posouzení zabrání nákladným úpravám a zajistí optimální výkon při spuštění.
Provozní pracovní postup vícekomorových systémů Baghouse
Nepřetržitý cyklus zajišťuje, že zatímco jedna komora prochází čištěním, ostatní udržují filtraci. Tato schopnost paralelního zpracování odlišuje velké vícekomorové systémy od menších alternativ a umožňuje nepřerušovaný provoz zařízení.
Požadavky na údržbu a doporučené postupy
Pravidelná kontrola filtračních médií
Filtrační sáčky a patrony vyžadují pravidelnou vizuální kontrolu, zda neobsahují díry, trhliny nebo chemické poškození. Měsíční kontroly během prvního roku provozu stanovují základní podmínky a pomáhají identifikovat vzorce předčasné degradace. Kolísání teplot a pronikání vlhkosti představují primární faktory stárnutí vyžadující proaktivní monitorování.
Optimalizace čistícího cyklu
Automatizované řídicí systémy upravují frekvenci čištění na základě naměřených hodnot tlakového rozdílu. Nesprávné intervaly čištění snižují účinnost nebo plýtvají stlačeným vzduchem. Moderní pytlové domy využívají výukové algoritmy, které analyzují historická data k určení optimálního načasování a trvání pulzu pro konkrétní charakteristiky prachu.
Správa úrovně zásobníku
Nahromaděný prach v násypkách musí být odstraněn dříve, než dojde k přemostění nebo k přetečení. Snímače hladiny poskytují zpětnou vazbu v reálném čase a umožňují operátorům naplánovat cykly vypouštění během výrobních přestávek. Ruční kontroly akumulace doplňují elektronické monitorování během fází uvádění do provozu.
Ověření výkonu ventilátoru
Průtok výfukového ventilátoru pohánějícího proud plynu přes baghouse se časem zhoršuje. Každoroční testování účinnosti potvrzuje správnou funkci a identifikuje opotřebení ložisek nebo znečištění čepele. Udržování výkonu ventilátoru zajišťuje, že systém dosahuje projektovaných objemových průtoků po celou dobu své životnosti.
Údržba systému stlačeného vzduchu
Systémy pulzních trysek závisí na spolehlivé dodávce stlačeného vzduchu při stálé úrovni tlaku a vlhkosti. Údržba sušiče a filtru v přívodním potrubí vzduchu zabraňuje kontaminaci vlhkostí a olejem, které by mohly poškodit pneumatické součásti nebo snížit výkon filtračního média.
Výhody pro životní prostředí a soulad s předpisy
Velká vícekomorová baghouse systems achieve dust collection efficiencies exceeding ninety-nine point five percent, capturing fine particles that escape less sophisticated technologies. This translates to dramatic reductions in airborne particulate matter released to the atmosphere.
Spaliny z ocelárny obvykle obsahují částice oxidu železa o velikosti menší než deset mikrometrů. Efektivní zachycování zabraňuje těmto jemným částicím v cestování na dlouhé vzdálenosti ve vzduchovém sloupci, snižuje poloměr znečištění životního prostředí a chrání kvalitu ovzduší komunity. Zařízení využívající pokročilou technologii baghouse vykazují měřitelné zlepšení v regionálních ukazatelích kvality ovzduší.
Moderní systémy vyhovují stále přísnějším ekologickým předpisům uzákoněným napříč průmyslovými regiony. Emisní limity pro částice se v posledních letech zpřísnily, což vyžaduje, aby zařízení modernizovala sběrnou infrastrukturu. Velké vícekomorové pytlové boxy poskytují řešení připravené na dodržování předpisů, které chrání operace před zpřísněním předpisů.
Samotný zachycený materiál má často ekonomickou hodnotu. Prach bohatý na železo lze recyklovat do výrobních procesů nebo prodat dodavatelům sekundárních materiálů. Tento aspekt oběhového hospodářství přeměňuje ekologickou nezbytnost na provozní výhodu a kompenzuje náklady na sběr prostřednictvím zpětně získané hodnoty materiálu.
Ekonomická analýza: Celkové náklady na vlastnictví
Počáteční kapitálová investice
Velká vícekomorová systems represent significant capital expenditure, typically ranging from hundreds of thousands to several million currency units depending on filtering area and customization requirements. However, this investment provides capacity to handle extended facility growth without replacement, distributing costs across many years of operation.
Provozní náklady
Spotřeba stlačeného vzduchu představuje primární průběžné provozní náklady pro pulzní tryskové systémy. Velké systémy pracují při nižších tlakových rozdílech, což snižuje požadavky na energii ventilátorů ve srovnání s kompaktními poddimenzovanými jednotkami. Během desetiletého provozního období úspory energie často přesahují padesát procent nákladů na počáteční zařízení.
Údržba a výměna součástí
Prodloužená životnost filtračního sáčku ve velkých systémech snižuje roční náklady na výměnu. Systém výměny sáčků každé dva roky přináší poloviční náklady na komponenty oproti jedné výměně sáčků ročně. Úspory práce díky menším zásahům údržby tyto výhody znásobují, zejména v zařízeních s vyhrazenými údržbářskými četami.
Snížení rizika výpadku
Nepřetržitý provoz během čištění oddělení eliminuje přerušení výroby způsobené údržbou pytlů. U oceláren, kde výrobní prostoje stojí tisíce měnových jednotek za hodinu, tato výhoda spolehlivosti často ospravedlňuje prémiové ceny za vícekomorové konstrukce.
Příklady implementace v reálném světě

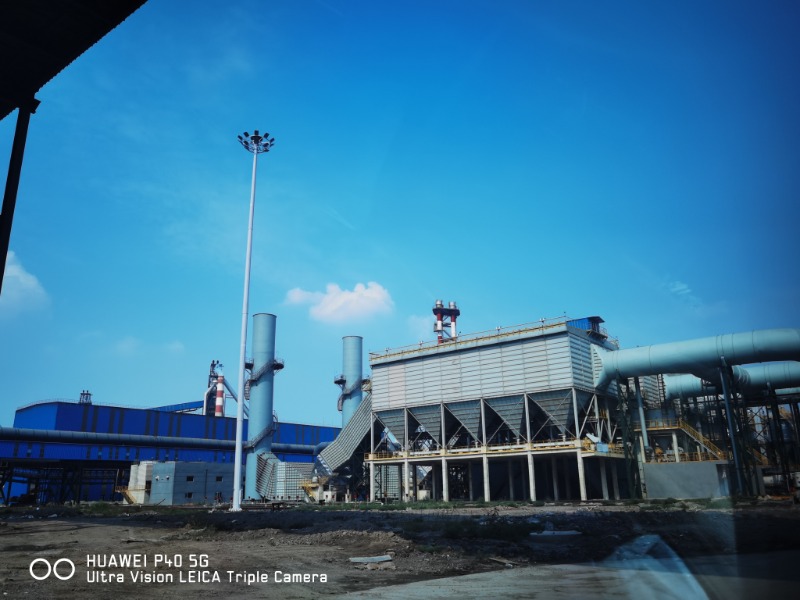

Velké integrované ocelové zařízení
Velký komplex na výrobu oceli modernizoval svou infrastrukturu pro sběr prachu na několika výrobních linkách. Zařízení instalovalo šest velkých vícekomorových pytlových systémů, z nichž každý zpracovával objemy plynu padesát tisíc metrů krychlových za hodinu. Během prvního roku provozu se náklady na údržbu snížily o třicet pět procent, zatímco efektivita sběru se zlepšila z devadesáti osmi procent na devadesát devět procent na sedm procent. Schopnost provádět běžnou údržbu bez odstávek výroby poskytla odhadované úspory dvou milionů měnových jednotek ročně.
Sekundární ocelová Mini-Mill
Středně velký druhotný výrobce oceli nahradil dosluhující jednokomorové jednotky třemi moderními vícekomorovými systémy. Zařízení dokumentovalo čtyřicetiprocentní snížení spotřeby filtračních sáčků a eliminovalo nouzové odstávky související s poruchami sáčků. Teploty procesního plynu se zvýšily o patnáct stupňů Celsia bez degradace filtru, což ukazuje na vynikající kvalitu materiálu v novějších konstrukcích.
Výrobce speciální oceli
Výrobce speciální oceli zpracovávající vysoce legované materiály vyžadoval mimořádnou účinnost zachycování prachu kvůli obsahu toxických prvků ve spalinách. Zakázkový velký vícekomorový baghouse systém dosáhl účinnosti devadesát devět bodů a osm až pět procent, čímž výrazně překročil regulační požadavky. Systém fungoval tři roky bez neplánovaných zásahů údržby.
Často kladené otázky
Q1: Jakou velikost vícekomorového systému obvykle ocelárna vyžaduje?
Dimenzování systému závisí na výrobní kapacitě zařízení, typech zařízení a rychlosti výroby plynu. Ocelárny produkující pět set tun denně obvykle vyžadují vícekomorové pytlové systémy s filtračními plochami mezi osmi sty až patnácti sty čtverečními metry. Větší integrovaná zařízení mohou vyžadovat systémy s dvěma tisíci až třemi tisíci čtverečních metrů filtrační plochy. Přesné dimenzování vyžaduje podrobné posouzení procesu a studie charakterizace plynů provedené kvalifikovanými inženýry.
Q2: Jak často vyžadují výměnu filtračních sáčků ve vícekomorových systémech?
Vysoce kvalitní filtrační média v dobře udržovaných vícekomorových systémech obvykle poskytují dva až tři roky životnosti za normálních provozních podmínek oceláren. Prostředí s velkým zatížením prachu nebo vystavení zvýšené teplotě mohou zkrátit životnost vaku na osmnáct až dvacet čtyři měsíců. Naopak zařízení s nižší koncentrací prachu dosáhla čtyřletých servisních intervalů. Pravidelné monitorování tlakového rozdílu pomáhá identifikovat vaky vyžadující dřívější výměnu z důvodu opotřebení nebo poškození.
Otázka 3: Mohou stávající zařízení dovybavit vícekomorové pytlové domy do současných prostor?
Dovybavení stávajících instalací většími vícekomorovými systémy vyžaduje podrobné posouzení prostoru a potenciální úpravy infrastruktury. Mnoho zařízení vyžaduje rekonfiguraci potrubí, konstrukční vyztužení nebo práci na základu. Pečlivé plánování během projektů modernizace může využít moderní vybavení ve stávajících budovách, i když některé instalace mohou vyžadovat venkovní umístění nebo rozšíření zařízení. Profesionální inženýrské hodnocení je nezbytné pro stanovení proveditelnosti dodatečného vybavení pro konkrétní místa.
Q4: Jaký je rozdíl v účinnosti mezi vícekomorovými a jednokomorovými pytlovými domy?
Moderní jednokomorové pytlové domy dosahují účinnosti sběru devadesát devět až devadesát devět bodů pět procent, zatímco velké systémy s více odděleními obvykle pracují s účinností devadesát devět bodů pět až devadesát devět bodů devět procent. Výhoda účinnosti pramení z optimalizované distribuce plynu, větších ploch filtračního povrchu a vynikající účinnosti čištění pulzním proudem. Obě technologie však splňují většinu regulačních požadavků; hlavní výhoda více oddělení se týká provozní kontinuity a zkrácení prostojů.
Q5: Jaké faktory prodlužují životnost pytlových filtračních médií?
Životnost filtračního média závisí na teplotní stabilitě, kontrole vlhkosti, optimalizaci čistícího cyklu a správných postupech údržby. Udržování provozních teplot v rámci konstrukčních specifikací zabraňuje tepelné degradaci. Efektivní odvod vlhkosti pomocí sušičů zabraňuje chemickým útokům na vlákna filtru. Vhodná frekvence čištění zabraňuje nadměrnému mechanickému namáhání a zároveň zajišťuje dostatečné odstranění částic. Pravidelné kontroly identifikují problematické podmínky dříve, než naruší integritu média.
Otázka 6: Jak zvládají vícekomorové systémy různé průtoky plynu?
Velké systémy se přizpůsobují variacím průtoku prostřednictvím různých konstrukčních prvků. Předimenzovaná kapacita poskytuje rezervu pro podmínky špičkového průtoku nad průměrnou provozní rychlostí. Tlumiče a zařízení pro řízení průtoku řídí distribuci plynu, když se určité prostory čistí. Pohony s proměnnými otáčkami na výfukových ventilátorech upravují průtoky tak, aby odpovídaly skutečným provozním podmínkám. Tyto koordinované funkce umožňují systémům udržovat konzistentní výkon v rámci běžných provozních rozsahů zařízení.
Otázka 7: Jaké environmentální předpisy řeší moderní pytlové systémy?
Současné předpisy ve velkých průmyslových oblastech omezují emise částic na koncentrace mezi pěti a dvaceti miligramy na metr krychlový, v závislosti na jurisdikci a třídě zařízení. Moderní velké vícekomorové pytlové domy dosahující účinnosti devadesát devět bodů pět až devadesát devět bodů devět procent trvale udržují emise hluboko pod regulačními limity. Některé jurisdikce také specifikují specifické míry sběru jemných částic pod dva až pět mikrometrů, kde pokročilá filtrační média poskytují vynikající výkon ve srovnání se staršími technologiemi.
Q8: Existují alternativy k pulzním tryskovým čisticím systémům?
Alternativní technologie čištění zahrnují systémy reverzního vzduchu, mechanické protřepávání a hybridní přístupy kombinující více technik. Pulzní tryskové systémy dominují v aplikacích v ocelárnách díky vynikajícímu výkonu s velkým zatížením prachem, kompaktnímu designu a nižší spotřebě vody ve srovnání s reverzními vzduchovými systémy. Volba mezi technologiemi závisí na specifických charakteristikách prachu, dostupných utilitách a prostorových omezeních. Každá technologie nabízí odlišné výhody; pulzní tryskové systémy poskytují optimální výkon pro typické aplikace oceláren.
